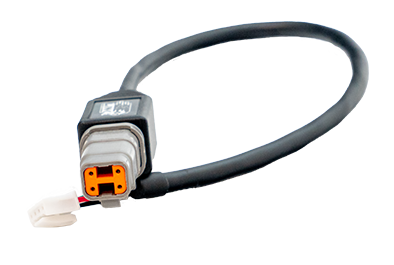

CANJST4 - CAN yhteys kaapeli Plugin ECU:ihin (4pin)

Vaaditaan CAN-väyläviestinnän ja virransyötön lisäämiseen uusimpiin G4X Plugin -moottorinohjausyksiköihin, joissa on uusi 4-napainen virrallinen CAN-liitin (ei yhteensopiva vanhemman 5-napaisen CAN-liittimen kanssa). Liitetään suoraan ECU:n piirilevyn liittimeen ja tarjoaa CAN-yhteyden sekä suojatun 12V-virtalähteen, mikä helpottaa CAN-lisävarusteiden liittämistä.

Sopii esimerkiksi CAN Lambda -anturin, digitaalimittariston, EGT-vahvistimen tai muiden vastaavien pienten CAN-laitteiden virransyöttöön, kun jatkuva virrankulutus on alle 3 A.

Yhteensopivat Plugin ECU:t:
214-4100 – PlugIn ECU G4X Nissan GTR (E-Throttle)

217-4100 – PlugIn ECU G4X Nissan S15 (E-Throttle)

233-4000 – PlugIn ECU G4X Honda S2000 AP1

228-4000 – PlugIn ECU G4X Subaru WRX V5-6

237-4000 – PlugIn ECU G4X Honda HC20X Type-R DC5/RSX

238-4000 – PlugIn ECU G4X Subaru WRX11

239-4000 – PlugIn ECU G4X MX5NB2X

240-4000 – PlugIn ECU G4X MX5NB1X

243-4000 – PlugIn ECU G4X WRX11 USDM

Tekniset tiedot:
Liittimet: DTM4-uros → JST4, 12V ja maadoitus päättyy JST4

Pituus: 300 mm

DTM4-liittimen pinnijako:
Pin 4: CAN H

Pin 3: CAN L

Pin 2: Maadoitus

Pin 1: 12V
