EcuMaster CAN GPS -Moduuli, V.1

Ecumaster CAN GPS-moduli v1

Tarkemmat yksityiskohdat löydät pdf-manuaalista

Ecumasterin GPS-moduuli syöttää tiedot CAN-väylään. Kytketään esim. Ecumaster ADU-näytöön tai EMU Blackiin CAN-väylää pitkin. (Myös mihin tahansa muuhun ECU:uun tai CAN-laitteeseen, joka on konfiguroitavissa. Ei siis vain Ecumasteriin)

GPS, GLONASS, BeiDou, Galileo: 20Hz
IMU: 100Hz

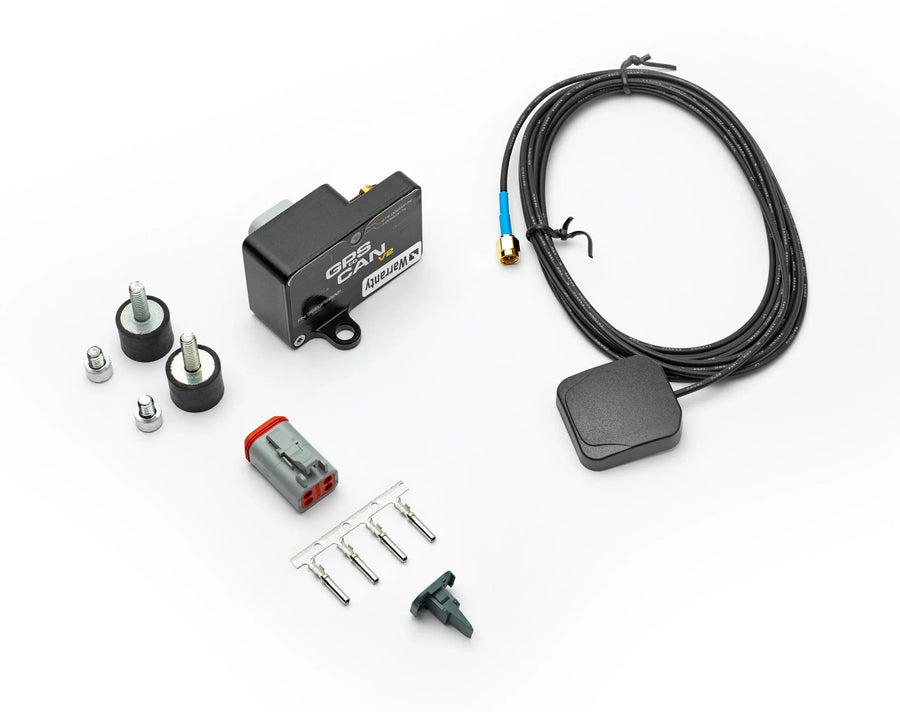

Mukana IP65 suojattu magneettikiinnitteinen GPS-antenni ja liitinsarja 12 voltin käyttöjännitteen ja CAN HI/LO johtojen kytkemiseen.
PC-ohjelmiontiin tarvitset CAN-muuntimen, esim. ECUMASTER USBtoCAN, Peak CAN tai Kvaser.
Mukana Amphenol/Deutch -liitinsarja kontakteineen.
IMU-fuusio on järjestelmä, joka yhdistää satelliittidatan ja IMU-raakadatan saadakseen useammin sijaintipäivitykset, kuin pelkän näiden järjestelmien käyttäminen erikseen. IMU-fuusion haittoja ovat alttius voimakkaalle tärinälle, eikä näin ollen se sovellu esim. moottoripyörille, joissa on suuria kallistuskulman muutoksia. GPS-moduulin versio 2 ei käytä IMU-fuusiota suurempaan sijainnin päivitysnopeuden saavuttamiseen, mutta ei ole kalliselulle herkkä ja lisää samalla sijainnin päivitysnopeutta.

GPStoCAN V1 V2
Sijainnin päivitystaajuus: 20 Hz 25 Hz
Samanaikaisia navigaatiojärjesstelmiä : 3 4
IMU fuusio: Kyllä Ei
IMU päivitystaajuus:
100 Hz

200 Hz
