EcuMaster CAN Kaksois-H-silta-Moduuli

Ecumaster H-silta-moduli CAN-väylään
Laiteessa on kaksi toisistaan riippumatonta H-siltaa, joissa oikosulku- ja ylikuormitussuojaukset. Jatkuva virta kussakin 10A ja hetkellinen maksimivirta 30A. H-siltoja voidaan ohjata laitteen sisääntuloilla tai CAN-väylän kautta.
• Käyttöjännitealue: 6V - 28V (12V ja 24V kulkuneuvoasennukset)
• Ulostulovirta: 10A jatkuva, 30A huippuarvo
• 4 analogia (0-5V) / digitaali (35Hz - 200Hz PWM) sisääntuloa
• Ulostulo PWM: 12bit 3.9kHz
Laitetta voidaan käyttää syöttämään maadoitusta (GND) tai jännitettä (VBat) erikseen kullekin neljälle ulostulolle kaksisuuntaiseen tasavirtamoottorin ohjaukseen. Maadoittavaa ulostuloa voidaan pulssimoduloida (PWM) kutakin siltaa kohti.

Tavallisia käyttötapoja esimerkiksi:
• Sähköikkunoiden käyttömoottorin ohjaus
• Suurta virtaa vaativien sähkökaasuläppien ohjaus

(Soveltuu käytetäväksi mihin tahansa muuhun ECU:uun tai CAN-laitteeseen, joka on konfiguroitavissa. Ei siis vain Ecumasteriin)

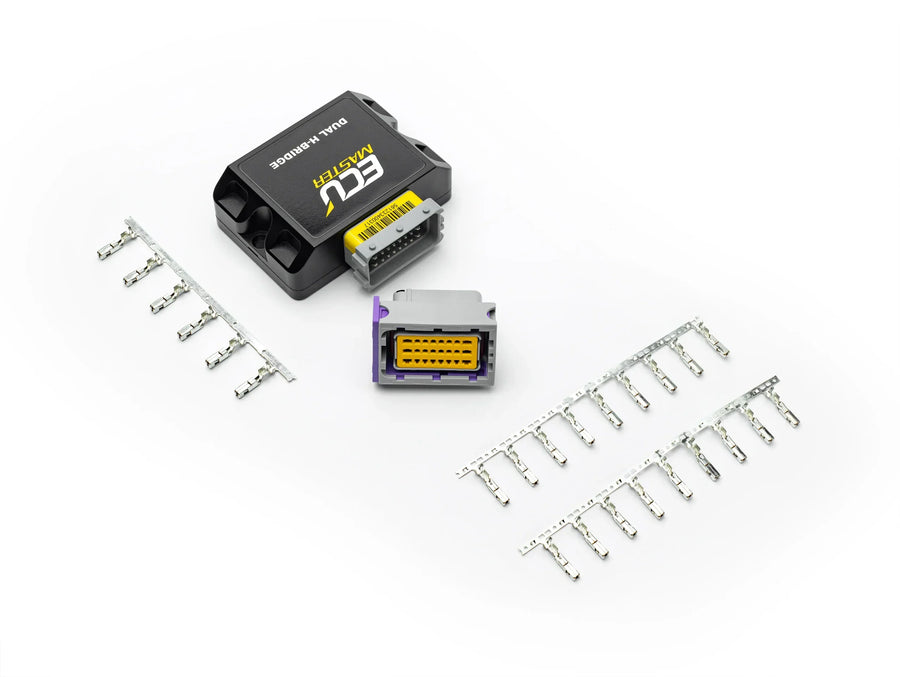

Mukana liitinsarja kontakteineen.

PC:n liittämiseen ja ohjelmointiin tarvitset CAN-muuntimen, esim. ECUMASTER USBtoCAN, Peak CAN tai Kvaser.
