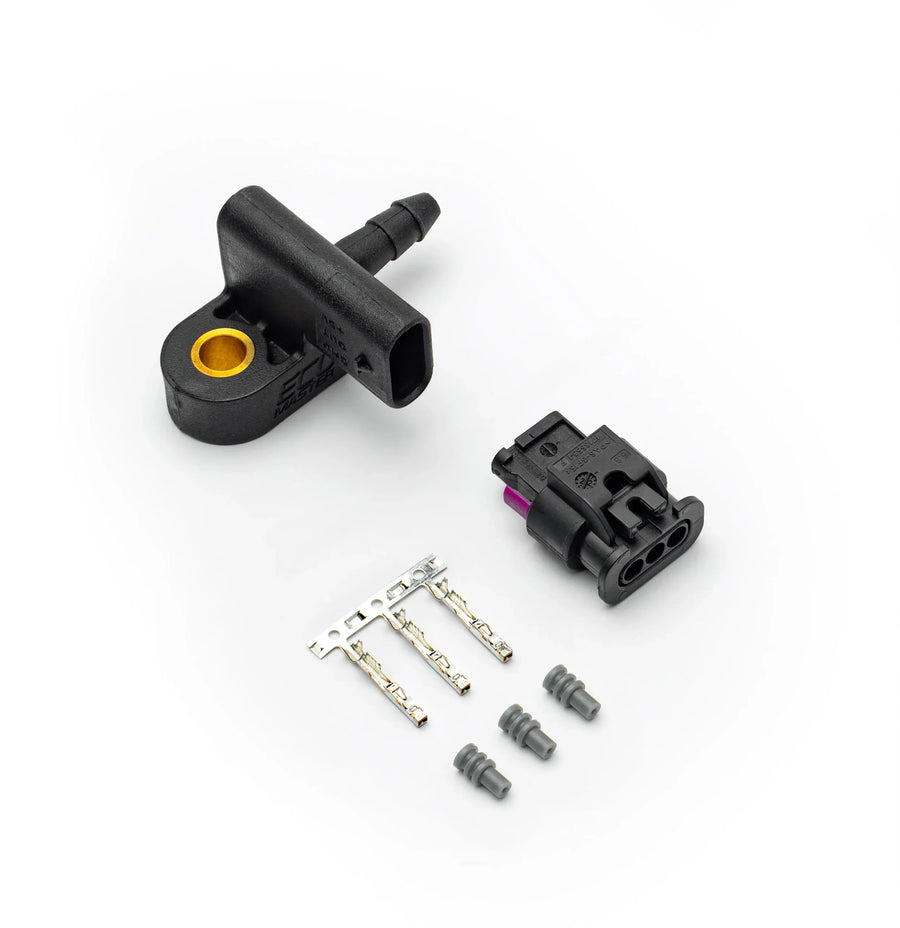

Ecumaster MAP-400 (4 bar / 400 kPa) MAP-anturi – liitin mukana

Yleiskuvaus

Ecumaster MAP-400 on tarkka ja luotettava 4 bar (400 kPa) MAP-anturi, joka soveltuu erinomaisesti ahdettuihin moottoreihin ja jälkiasennettaviin moottorinohjauksiin.
Anturi mittaa imusarjan painetta alueella 20–400 kPa ja tarjoaa vakaan sekä helposti kalibroitavan jännitesignaalin.

MAP-400 on yleisesti käytetty ratkaisu, kun tarvitaan luotettava ahtopaineen mittaus moottorinohjaukselle.

Yhteensopivuus ja käyttökohteet

• Jälkiasennettavat moottorinohjaukset (standalone ECU:t)


• Ecumaster ECU:t


• Turboahdetut ja vapaasti hengittävät moottorit


• Ahtopaineen mittaus ja moottorin kuormituksen seuranta

Soveltuu kaikkiin ECU-järjestelmiin, jotka tukevat ulkoista MAP-anturia ja 0–5 V signaalia.

Tekniset tiedot

Mittausalue	20–400 kPa
Maksimipaine	4 bar
Lähtösignaali	0,20 – 4,80 V
Letkulähtö	6 mm
Käyttöjännite	5 V
Anturityyppi	Absoluuttinen paine (MAP)

Kalibrointi

Ecumaster MAP-400 on helppo kalibroida useimpiin moottorinohjauksiin.

Kalibrointiarvot:

• 20 kPa = 0,20 V


• 400 kPa = 4,80 V

Tarkemmat kalibrointitiedot löytyvät valmistajan ohjeesta.

Pakkauksen sisältö

• Ecumaster MAP-400 MAP-anturi


• Liitinsarja (liitin, pinnit ja tiivisteet)

Huomioitavaa asennuksessa

• Kytke anturi ECU:n anturimaahan (ei rungon maahan)


• Varmista tiivis alipaineletkun asennus


• Suositellaan käyttämään valmistajan ohjeen mukaista johdotusta

Lisätiedot

Valmistajan ohje ja datasheet:

👉 Ecumaster MAP-400 käyttöohje (PDF)

Usein kysytyt kysymykset

Mikä on 4 bar MAP anturi?

MAP anturi mittaa imusarjan painetta ja välittää tiedon moottorinohjaukselle. MAP-anturi on kriittinen osa moottorin seoksen säätöä ja ahtopaineen hallintaa erityisesti turboahdetuissa moottoreissa. 4 bar MAP-anturi mittaa imusarjan painetta jopa 400 kPa asti ja soveltuu erityisesti turboahdettuihin moottoreihin.

Sopiiko tämä Ecumaster ECU:lle?
Kyllä. MAP-400 on suunniteltu erityisesti Ecumaster-järjestelmiin, mutta toimii myös muiden ECU-valmistajien kanssa.

Mitkä ovat viallisen MAP anturin oireet?

Tyypillisiä MAP anturin oireita ovat epätasainen tyhjäkäynti, heikko kiihtyvyys ja lisääntynyt polttoaineenkulutus.
