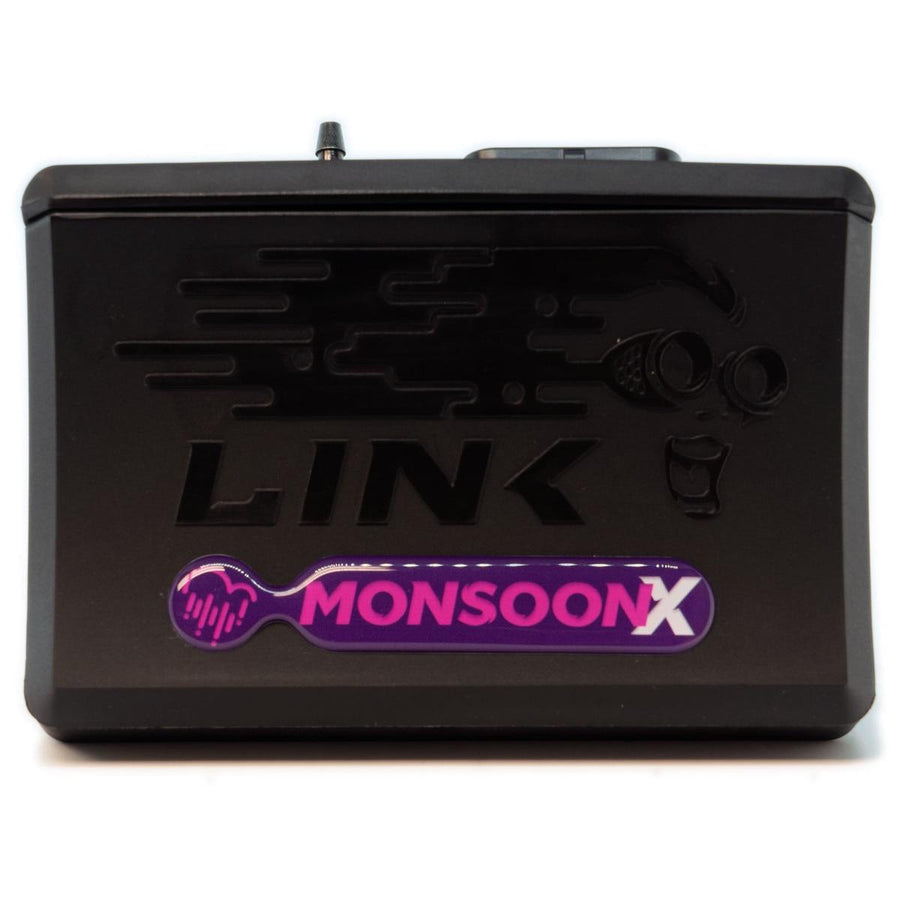

Link Ecu G4X MonsoonX ECU

MonsoonX

Enemmän ominaisuuksia, enemmän tehoa.

MonsoonX-prosessointiyksikkö on päivitetty tarjoamaan 512 megatavua dataloggausta, mikä tarkoittaa, että voit tallentaa huomattavasti enemmän tietoa nopeammalla näytteenottotaajuudella. Ohjaussilmukat ovat myös tarkempia verrattuna sen G4+ edeltäjään, ja siinä on edistystä kuten yksittäisen tarkkuuden liukulukumuotoiset polttoainetaulukot, parempi resoluutio sytytysaikojen säätämisessä ja nopeammat viestintäyhteydet. Nämä parannukset tekevät G4X Monsoonista todellisen tehopakkauksen pienessä kotelossa.

G4X tarjoaa 512 megatavua lokitustilaa 32-bittisessä muodossa, jopa 250 kanavaa, joista kukin on rajoitettu enintään 1 kHz:n taajuuteen per kanava (käyttöjärjestelmän mukaan), ja maksimissaan 100 kSamples/s.

MonsoonX:llä on kaikki AtomX:n säätömahdollisuudet, mutta voit valita myös käyttää seuraavia ominaisuuksia: käynnistyskontrolli, anti-lag, VVT-ohjaus ja suljettu silmukka turboahdinnan säätö. Se sisältää myös sisäänrakennetun 4 barin tai 7 barin MAP-anturin, mikä vähentää asennuskustannuksia. Nyt myös Knock Control -toiminto on lisätty.

Huomio: MonsoonX pystyy ajamaan mitä tahansa yllä mainituista ominaisuuksista, mutta ei kaikkia kerralla. Käytettävissä olevien ominaisuuksien määrä riippuu siitä, kuinka monta rajoitettua tuloa ja lähtöä kukin ominaisuus tarvitsee.

MonsoonX voi hallita jopa 2 roottoria tai 4 sylinteriä sekventiaalisen ruiskutuksen ja suoran kipinän avulla. Tai sitä voidaan käyttää jopa kahdeksan sylinterin moottorissa käyttäen batch fire -tekniikkaa.

Tämä tekee siitä ihanteellisen luonnollisesti imetetyille tai turboahdettuille moottoreille, jotka tarvitsevat vain uudelleensäädön ja yhden tai kaksi lisäominaisuutta, jolloin ei tarvitse siirtyä korkeampiin ECU-tasoihin.

Vaatimukset: A-loomin käyttö.

MonsoonX on ajoneuvojen ohjausyksikkö.

Tekniset tiedot:

MonsoonX on ihanteellinen seuraaviin kokoonpanoihin:

- 1-12 sylinterin jakautunut
- 2-8 sylinterin Wasted Spark
- 1-4 sylinterin suora kipinä
- Odd Fire -moottorit
- 2-tahtimoottorit
- Konfiguroitava sytytysjärjestys
- Konfiguroitavat TDC-pisteet (odd fire -moottoreille)

Sisäänmenot:

4 x Digitaaliset sisääntulot
2 x Lämpötila-anturi
4 x Analogiset sisääntulot
2 x Triggereiden sisääntulot
1 x Knock-sisääntulo (jaettu DI4:n kanssa)
1 x Sisäänrakennettu 4 barin MAP-anturi

Lähdöt:

4 x Ruiskutuksen ohjaus
4 x Sytytyksen ohjaus
6 x Lisäohjaukset^
+5V Anturivirta

^ Käyttämättömät sytytysajurit voidaan käyttää lisäohjauksina.

Viestintä:

1x CAN-väylä
1x USB-virityspistoke
Päivitetty viestintäpiiri (neljä kertaa nopeampi kuin G4+)

Fyysiset tiedot:

- Mitat: 95 mm (P) x 130 mm (L) x 45 mm (K) (ilman loomia)
- Paino: 220 grammaa

Edistyneet ominaisuudet, joita ei löydy AtomX:stä:

Anti-lag, rullaus anti-lag ja käynnistyskontrolli
Jopa 2 täysin säädettävää suljetun silmukan VVT-kampia

Muut ominaisuudet:

- 512 MB lokitustilaa datan tallennusyksikössä
- 20 yleistä taulukkoa
- Toimii G4X:n PC Link -ohjelmiston kanssa
- MonsoonX toimitetaan vedenpitävillä liittimillä, kiinnitysalustalla ja USB-virityskaapelilla. "A Loom" tulee hankkia erikseen.

Moottorin kokoonpanot:

1-12 sylinterin jakautunut
2-8 sylinterin Wasted Spark
1-4 sylinterin suora kipinä
Odd Fire -moottorit
2-tahtimoottorit
Konfiguroitava sytytysjärjestys
Konfiguroitavat TDC-pisteet (odd fire)

Polttoaineen säätö:

Jopa 440 alueen polttoainetaulukko konfiguroitavilla kuormituksilla ja kierroslukukeskuksilla
Useita polttoainetaulukoita
Jopa 6D polttoaineen kartoitus (3D polttoainetaulukko + 3x3D ylikerrostaen säätötaulukoita)
Ruiskutusnopeuden säätö ryhmäruiskutusmoodien osalta
Pääasiallinen rikastaminen perinteisessä polttoaineen säädössä
Esikierros rikastus
Ensimmäinen kierros rikastus
Käynnistysrikastus
Lämmitysrikastus
Kiihdytysrikastus
IAT polttoainekorjaus
Suuttimen kuollut aika -kompensointi
Suuttimen lyhyen pulssin leveyden kompensointi
Suuttimen ajoituksen hallinta alussa / lopussa määriteltävissä

Sytytyksen säädöt:

Jopa 440 alueen sytytyksen taulukko konfiguroitavilla kuormituksilla ja kierroslukukeskuksilla
Enimmäissytytys
Sytytysajan kesto
Dwell-ajan taulukko, konfiguroitavat X- ja Y-akselin parametrit
Useita sytytyksentaulukoita
Jopa 6D sytytyskartoitus (3D sytytyksentaulukko + 3x3D ylikerrostaen säätötaulukoita)
Yksittäisen sylinterin sytytyksen trimmaus

Muut ominaisuudet ja lisätoiminnot:

- Käynnistyskontrolli
- Anti-Lag
- VVT-ohjaus
- Turboahdin säätö
- Suljettu silmukka turboahdinnalle
- Solenoidiohjaus
- Käynnistysvalo ja paljon muuta.

Paketin sisältö:

G4X MonsoonX ECU
Kiinnitysalusta
Johtaminen ja asennusohjeet
2 suurta Link-tarraa
2 pientä Link-tarraa

Valmistusstandardi: ISO 13485

Lisävarusteet (ostettavissa erikseen):

Loomit
Pääte- ja liitinpaketti
Imuilman lämpötilasensori
3-kanavainen Link-sytytin
Laajakaistainen O2-säätimen ja anturin paketti
