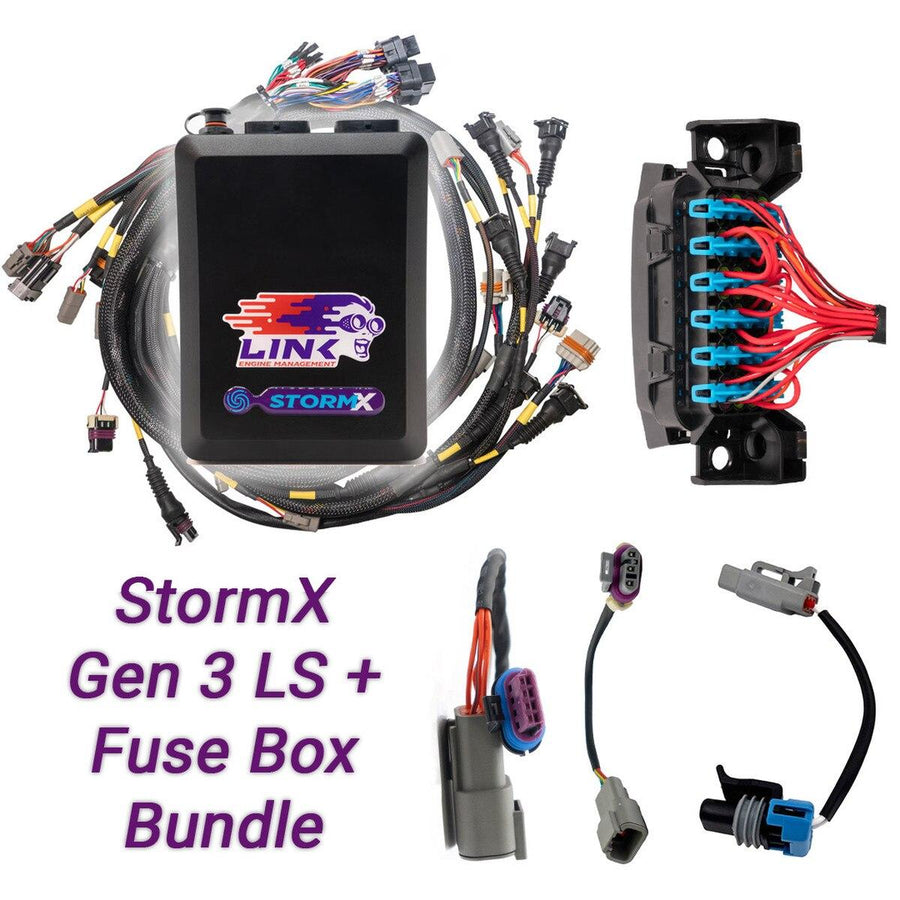

Link ECU G4X StormX Gen 3 LS Bundle – LS1 / LS6 ECU, Johtosarja ja Sulakerasia

Paketin sisältö

Gen 4 LS -moottorit

Gen 4 LS -moottoreille suositellaan seuraavaa pakettia:

109-9020B

PCLink MAP -tiedostot

Gen3 Cable Throttle Base Map for G4X XtremeX / StormX

Käyttöohje

Online Instruction Manual

StormX ECU edistyneet ominaisuudet

• Sisäänrakennettu triggerioskilloskooppi


• Sisäinen nakutuksen tunnistus (Knock Control)



  • Tuki kahdelle nakutusanturille suoraan ECU kytkettynä


  • Ei vaadi erillistä vahvistinta






• Ahtopaineensäätö avoimella tai suljetulla kierrolla


• Jopa kolme vaihdettavaa ahtopainekarttaa


• Tyhjäkäyntiventtiilin ohjaus (solenoidi tai askelmoottori)


• Rotary-moottorien öljynsyöttöpumpun ohjaus


• Monipuoliset motorsport-ominaisuudet:



  • Täysi vaihteenvaihdon hallinta


  • Antilag


  • Launch Control






• Jopa neljän täysin muuttuvan suljetun piirin VVT-nokka-akselin ohjaus

Johtosarjan ominaisuudet

Johtosarja on suunniteltu vastaamaan PC Link -peruskarttojen I/O-asetuksia, jolloin useimmat moottorit saadaan käyntiin minimaalisilla säädöillä.

Lisä-I/O-liitännät

Johtosarja tarjoaa ylimääräisiä I/O-kanavia erillisen "Spares"-liittimen kautta:

• Antureille


• Kytkimille


• Lisälaitteille


• Räätälöidyille järjestelmille

Sulake- ja relekeskuksen mukana tulevat päävirtajohdot

Sulakekeskuksen ansiosta paketti sisältää päävirtajohdot ("Flying Leads") tärkeimpiä virta- ja ohjaustoimintoja varten:

Laadukkaat liittimet

• Tiivistetyt JPT-liittimet (TE Connectivity JPT -sarja)


• Vastakappaleiden tekniset tiedot saatavilla

Johtosarjan liitännät

Kaasupolkimen liitin (DBW-pedaali)

• 5V syöttö


• Anturimaa


• Kaksi analogista jännitetuloa

CAN2-liitin

CAN-laitteille, kuten:

• Lambda-moduulit


• Näytöt


• Keypad-ohjaimet


• Muut CAN-laitteet

MAP-anturin liitin

• Yhteensopiva Link MAP -antureiden kanssa


• Adapteri saatavilla alkuperäisille LS MAP -antureille

Nakutusanturin liitin

• Tuki kahdelle nakutusanturille


• Adapterit saatavilla Gen 3- ja Gen 4 -alkuperäisantureille

Laturin liitin

• F-Body -latureille


• Sisältää heräte-/merkkivalojohdon B-napaan

Vaihteiston liitin (Trans)

Soveltuu esimerkiksi:

• Peruutusvalokytkimelle


• Digitaalisille tuloille


• Muuhun matkustamoon vietävään signaaliin

IAC-liitin

• 4-johtimisen askelmoottorikäyttöisen tyhjäkäyntiventtiilin ohjaus


• Mikäli IAC ei käytetä, kanavia voidaan hyödyntää muihin toimintoihin:



  • Ahtopaineventtiili


  • NOS-ohjaus


  • Muut lisälaitteet





TPS-liitin

• Vaijerikaasullisille kaasuläpän asentoantureille


• Voidaan käyttää muihin tarkoituksiin DBW-kokoonpanoissa

DBW-liitin (Electronic Throttle)

• Sähköisille kaasuläpille


• Analogiset tulot


• 5V syöttö


• Anturimaa

Vaijerikaasullisissa moottoreissa liitäntä voidaan käyttää muihin tarkoituksiin.

Dokumentit

Käyttöohje

Lataa käyttöohje tästä

Tekniset tiedot
