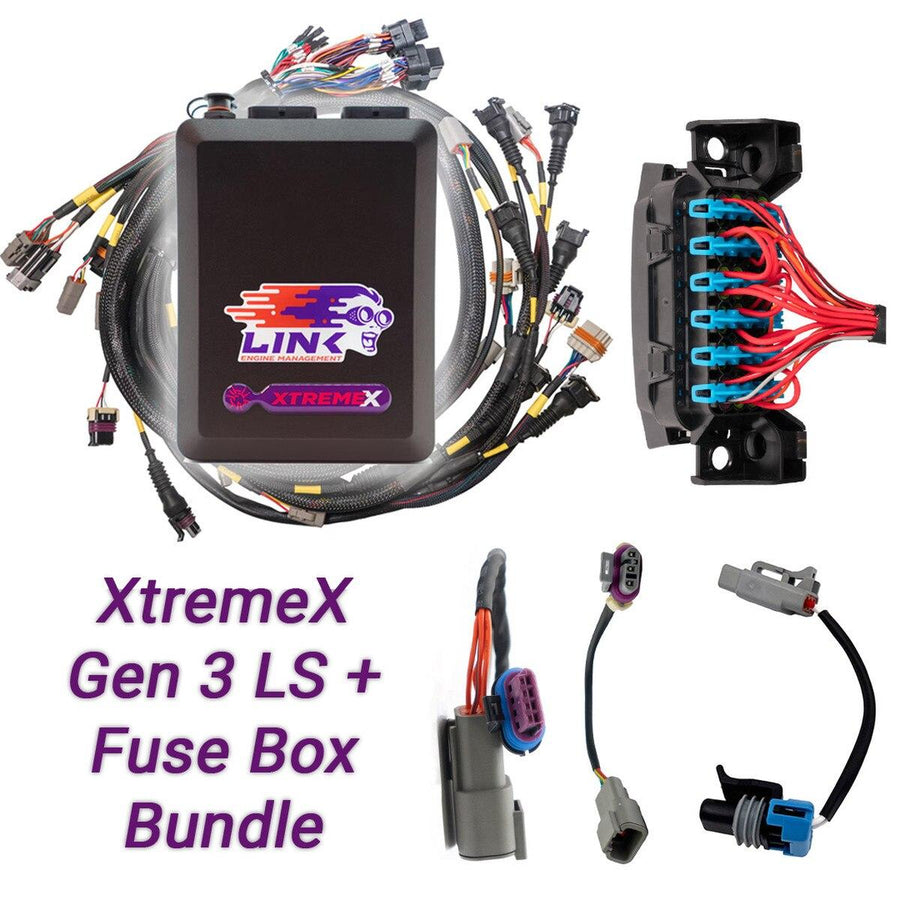

Link ECU G4X XtremeX Gen 3 LS Drive-By-Wire Bundle + Sulake- ja Relekeskus – LS1 / LS6 DBW Moottorinohjauspaketti
€3.997,99
sis. ALV
Helppo asentaa. Edullinen. Luotettava.
Gen3 LS Drive-By-Wire Bundle sisältää Link G4X XtremeX ECU, LS-moottorijohtosarjan sekä sulake- ja relekeskuksen. Tämä on valmis kokonaisratkaisu Link ECU liittämiseen Gen 3 LS V8 (LS1 & LS6) Drive-By-Wire (DBW) -moottoriin.
Paketti sisältää myös sulake- ja relekeskuksen, mikä tekee asennuksesta entistä nopeamman ja helpomman.
Varastossa: 0SKU: 109-9010B
Toimitus arviolta 20 arkipäivää (jälkitoimitus)
Kaupan sijaintiEi varastossa
PäävarastoEi varastossa
Turvalliset maksutavat
14 pv palautusoikeus
Nopea toimitus
Paketin sisältö
| Tuote | Tuotekoodi |
|---|---|
| G4X XtremeX ECU (8 x ruiskutus- ja 8 x sytytyslähtöä) | 109-4000 |
| GM LS GEN3/4 valmiiksi päätetty moottorijohtosarja | 101-0300 |
| LS DBW Adapter Loom | 101-0304 |
| LS MAP Adapter Harness | 101-0302 |
| LS Gen 3 Knock Adapter Loom | 101-0305 |
| Fuse Box & Relay | 101-0310 |
Gen 4 LS -moottorit
Jos käytössäsi on Gen 4 LS -moottori, harkitse seuraavaa pakettia:
109-9025B
PCLink MAP -tiedostot
Gen3 Cable Throttle Base Map for G4X XtremeX / StormX
Käyttöohje
XtremeX ECU edistyneet ominaisuudet
- Täysin ohjelmoitava sähköisen kaasuläpän (E-Throttle / DBW) ohjaus
- Vaihteenvaihdon throttle blip -toiminto
- Antilag-toiminto
- Vakionopeudensäädin (Cruise Control)
- Kaksi itsenäistä CAN-väylämoduulia
- 30 yleiskäyttöistä taulukkoa (20 sijaan)
- Täydet Motorsport-ominaisuudet:
- Gear Shift Control
- Cruise Control
- Traction Control
- Antilag
- Launch Control
- Kehittynyt suljetun piirin lambdaohjaus
- Kaksikanavainen (Dual Bank) lambdaohjaus
Johtosarjan ominaisuudet
Johtosarja on suunniteltu vastaamaan PC Link -peruskarttojen I/O-asetuksia, jolloin useimmat moottorit saadaan käyntiin minimaalisilla säädöillä.
Lisä-I/O-liitännät
Johtosarja tarjoaa ylimääräisiä I/O-kanavia erillisen "Spares"-liittimen kautta:
- Antureille
- Kytkimille
- Lisälaitteille
- Räätälöidyille järjestelmille
Sulake- ja relekeskuksen mukana tulevat päävirtajohdot
Sulakekeskuksen ansiosta paketti sisältää päävirtajohdot ("Flying Leads") tärkeimpiä virta- ja ohjaustoimintoja varten:
| Johdin | Toiminto |
| Large Red "Batt+" | ECU päävirtasyöttö |
| Red-Green "Fan" | ECU-ohjattu +12V jäähdytyspuhaltimelle (20A jatkuva) |
| Red-Blue "Fuel Pump" | ECU-ohjattu +12V polttoainepumpulle (20A jatkuva) |
| Grey-Black "Ign Sw" | Sytytysvirtakytkimen liitäntä |
Laadukkaat liittimet
- Tiivistetyt JPT-liittimet (TE Connectivity JPT -sarja)
- Vastakappaleiden tekniset tiedot saatavilla
Johtosarjan liitännät
Kaasupolkimen liitin (DBW-pedaali)
- 5V syöttö
- Anturimaa
- Kaksi analogista jännitetuloa
CAN2-liitin
CAN-laitteille, kuten:
- Lambda-moduulit
- Näytöt
- Keypad-ohjaimet
- Muut CAN-laitteet
MAP-anturin liitin
- Yhteensopiva Link MAP -antureiden kanssa
- Adapteri saatavilla alkuperäisille LS MAP -antureille
Nakutusanturin liitin
- Tuki kahdelle nakutusanturille
- Adapterit saatavilla Gen 3- ja Gen 4 -alkuperäisantureille
Laturin liitin
- F-Body -latureille
- Sisältää heräte-/merkkivalojohdon B-napaan
Vaihteiston liitin (Trans)
Soveltuu esimerkiksi:
- Peruutusvalokytkimelle
- Digitaalisille tuloille
- Muuhun matkustamoon vietävälle signaalille
IAC-liitin
- 4-johtimisen askelmoottorikäyttöisen tyhjäkäyntiventtiilin ohjaus
- Mikäli IAC ei käytetä, kanavia voidaan hyödyntää muihin toimintoihin:
- Ahtopaineventtiili
- NOS-ohjaus
- Muut lisälaitteet
TPS-liitin
- Vaijerikaasullisille kaasuläpän asentoantureille
- Voidaan käyttää muihin tarkoituksiin DBW-kokoonpanoissa
DBW-liitin (Electronic Throttle)
- Sähköisille kaasuläpille
- Analogiset tulot
- 5V syöttö
- Anturimaa
Vaijerikaasullisissa moottoreissa liitäntä voidaan käyttää muihin tarkoituksiin.
