Yhteensopiva seuraavien moottoreiden kanssa:

• LS2


• LS3


• LS7


• LSA

Paketin sisältö

Sulake- ja relekeskus

Jos tarvitset myös sulake- ja relekeskuksen, hanki seuraava paketti:

109-9025B

PCLink MAP -tiedostot

Gen4 DBW Base Map for G4X XtremeX / StormX

Käyttöohje

Online Instruction Manual

XtremeX ECU edistyneet ominaisuudet

• Täysin ohjelmoitava sähköisen kaasuläpän (E-Throttle / DBW) ohjaus


• Gear shift throttle blip -toiminto


• Antilag-toiminto


• Vakionopeudensäädin (Cruise Control)


• Kaksi itsenäistä CAN-moduulia


• 30 yleiskäyttöistä taulukkoa (20 sijaan)


• Täydet Motorsport-ominaisuudet:



  • Gear Shift Control


  • Cruise Control


  • Traction Control


  • Antilag


  • Launch Control






• Kehittynyt suljetun piirin lambdaohjaus


• Kaksikanavainen lambdaohjaus (Dual Bank Lambda Control)

Johtosarjan ominaisuudet

Lisä-I/O-liitännät

Johtosarja tarjoaa ylimääräisiä I/O-kanavia erillisen "Spares"-liittimen kautta:

• Antureille


• Kytkimille


• Lisälaitteille


• Räätälöidyille järjestelmille

Laadukkaat liittimet

• Tiivistetyt JPT-liittimet (TE Connectivity JPT -sarja)


• Vastakappaleiden tekniset tiedot saatavilla

Johtosarjan liitännät

Kaasupolkimen liitin (DBW-pedaali)

• 5V syöttö


• Anturimaa


• Kaksi analogista jännitetuloa

CAN2-liitin

CAN-laitteille, kuten:

• Lambda-moduulit


• Näytöt


• Keypad-ohjaimet


• Muut CAN-laitteet

MAP-anturin liitin

• Yhteensopiva Link MAP -antureiden kanssa


• Adapteri saatavilla alkuperäisille LS MAP -antureille

Nakutusanturin liitin

• Tuki kahdelle nakutusanturille


• Adapterit saatavilla Gen 3- ja Gen 4 -alkuperäisantureille

Laturin liitin

• F-Body -latureille


• Sisältää heräte-/merkkivalojohdon B-napaan

Vaihteiston liitin (Trans)

Soveltuu esimerkiksi:

• Peruutusvalokytkimelle


• Digitaalisille tuloille


• Muuhun matkustamoon vietävälle signaalille

IAC-liitin

• 4-johtimisen askelmoottorikäyttöisen tyhjäkäyntiventtiilin ohjaus


• Mikäli IAC ei käytetä, kanavia voidaan hyödyntää muihin toimintoihin:



  • Ahtopaineventtiili


  • NOS-ohjaus


  • Muut lisälaitteet





TPS-liitin

• Vaijerikaasullisille TPS-antureille


• Voidaan käyttää muihin tarkoituksiin DBW-kokoonpanoissa

DBW-liitin (Electronic Throttle)

• Sähköisille kaasuläpille


• Analogiset tulot


• 5V syöttö


• Anturimaa

Vaijerikaasullisissa moottoreissa liitäntä voidaan käyttää muihin tarkoituksiin.

Paketin nimi

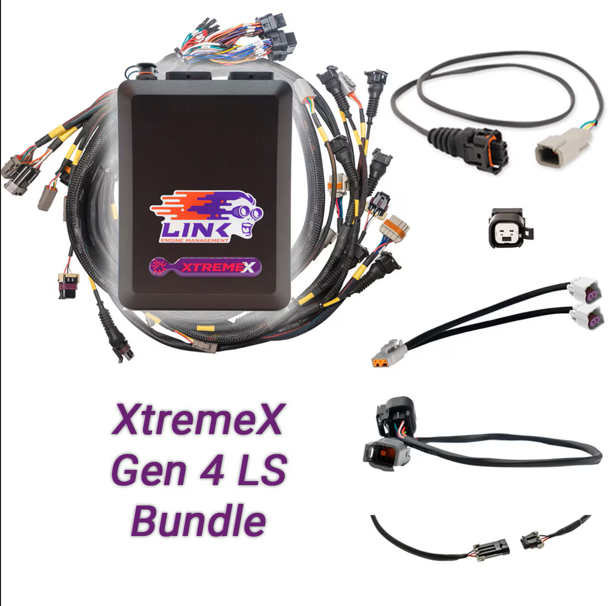

Gen4 LS Drive-By-Wire Bundle: G4X XtremeX ECU + LS Engine Harness + Gen 4 Adapters Bundle

Dokumentit

Käyttöohje

Lataa käyttöohje tästä

Tekniset tiedot
