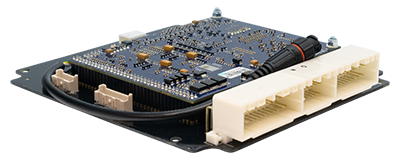

Link Ecu Plugin MR2Link V1 - TST185X

Manuaali

Kaikki tieto

Helppo asentaa. Edullinen. Luotettava.
G4X PlugIn ECU:t tarjoavat viimeisintä moottorinhallintateknologiaa, joka on suunniteltu maksimoimaan autosi potentiaali helposti.
Tämä ECU sopii suoraan tehdasasenteiseen koteloon. Asennus on vaivatonta, eikä se vaadi muutoksia tehdas kaapelointiin alla luetelluissa malleissa.

Suunniteltu 3SGTE-moottorille alla luetelluissa malleissa.

Varmista, että liittimesi vastaa alla näkyvää liittimen kuvaa ennen ostopäätöstä.
Tämä ECU toimii vain manuaalivaihteisten ajoneuvojen kanssa.
Linkin ilmastunnistin on erittäin suositeltava tämän ECU:n kanssa.
Useimmat tehdasominaisuudet ovat tuettuja.
Tarkista ominaisuudet-välilehdeltä I/O-laajennusmahdollisuudet.
Tämä ECU tarvitsee muokkauksen ennen kuin E-Throttle on käytettävissä.

Sopivat sovellukset:

Toyota MR2 (SW20) vuodesta 1989 vuoteen 1992
Toyota Celica ST185 (ei sisällä GT-Four RC/Carlos Sainz Special Editionia, joka on yhteensopiva Linkin TST205X PlugIn:in kanssa)

G4X PlugIn - Tärkeimmät ominaisuudet (soveltuvin osin):

- Jopa 6D polttoaine- ja sytytyskartoitus
- Tarkka suljettu silmukka kamman ohjaus (neljä kampia, itsenäinen ohjaus)
- Sekventiaalinen polttoaineen syöttö
- Digitaalinen synkronointi, kaikki OEM-kuviot
- OEM tyhjäkäynnin laitteet tuettu
- 5D ahdinkohallinta, kolme vaihdettavaa taulukkoa
- Kilpaominaisuudet - antilagi, lähtö, suora vaihto
- Jatkuva barometrinen korjaus (sisäänrakennettu)
- CAN-portti
- QuickTune - automaattinen polttoaineen viritystuki
- Yksilöllinen sylinterin korjaus
- USB-virityskaapeli mukana
- Statistinen tallennus sisäiseen muistiin
- Vaihteen kompensointi sytytykselle, boostille ja polttoaineelle
- Reaaliaikainen valittava kaksivaiheinen polttoaine-, sytytys- ja boostikartoitus
- Synkronointi- ja kampakampitunnistimet voivat olla yhdistelmä Hall-efektiä, muuttuvaa vastusta tai optisia
- Ahdinkohallinta, johon viitataan vaihteen, nopeuden tai kaasupolkimen asennon mukaan
- 512 megatavua tiedon tallennusmuistia
- Vaiheittainen suihkutus
- Nakutus "ikkunointi"

I/O-laajennusvaihtoehdot:
Seuraavat laajennusliittimen sisään- ja ulostulot ovat käytettävissä:

Laajennusliitin:

Gnd: Sensorimaassa vain
+5V Out: Alhainen virta +5V-syöttö
DI 5: Digitaalinen tulo kytkentätoiminnoille
DI 6: Digitaalinen tulo kytkentätoiminnoille
DI 4: Digitaalinen tulo kytkentätoiminnoille
An Volt 4: Analoginen 0-5V tulo
An Volt 5: Analoginen 0-5V tulo
An Volt 6: Analoginen 0-5V tulo

Sytytyksen laajennus:
Tämä mahdollistaa siirtymisen suoraan sytytysjärjestelmään. Vaihtoehtoisesti näitä ulostuloja voidaan käyttää apulaitteiden ohjaamiseen. Seuraava pinout kuvaa käytettävissä olevat liitännät. (Tätä ei sisällytetä ja se täytyy ostaa erikseen.)

Sytytyksen laajennus:

1: Sytytys 1
2: Sytytys 2
3: Sytytys 4
4: Sytytys 3
