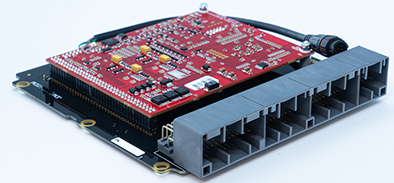

Link Ecu Plugin S2000Link - S2000X

Helppo asentaa. Edullinen. Luotettava.
G4X PlugIn ECU:t tarjoavat viimeisimmän moottorinhallintateknologian, joka on suunniteltu maksimoimaan autosi potentiaalin helposti.
Tämä ECU sopii tehdas-OEM koteloon. Prosessointiyksikön asennus on helppoa, eikä se vaadi muutoksia tehdasjohtoihin alla luetelluissa malleissa.

Suunniteltu Honda S2000 AP1:lle.

Varmista, että liittimesi vastaa alla olevassa kuvassa olevaa liitintä ennen ostopäätöstä.
Tämä ECU toimii vain manuaalivaihteistojen kanssa.
Tämä ECU ei tue tehdas E-Throttle malleja.
Useimmat tehdasominaisuudet ovat tuettuja.
Tarkista ominaisuudet-välilehdeltä I/O-sisääntulo- ja ulostulo-laajennusmahdollisuudet.

G4X PlugIn -pääkohdat (soveltuvin osin):

- Jopa 6D polttoaineen ja sytytyksen kartoitus
- Tarkka suljetun silmukan kampiakselin ohjaus (neljä kampia, itsenäinen ohjaus)
- Jaksollinen polttoaineen syöttö
- Digitaalinen laukaistus, kaikki OEM-kuviot
- OEM tyhjäkäynnin laitteet tuettu
- 5D ahdinohjaus kolmella vaihdetettavalla taulukolla
- Kilpa-autotoiminnot - antilag, launch, flat shift
- Jatkuva barometrinen korjaus (laitepohjainen)
- CAN-portti
- QuickTune - automatisoitu polttoaineen säätö
- Yksittäinen sylinterikorjaus
- USB-tuning-kaapeli sisältyy
- Tilastojen tallennus laitteiston muistiin
- Vaihteen kompensointi kipinälle, ahdinnalle ja polttoaineelle
- Reaaliaikaisesti valittavat kaksoispolttoaineen, sytytyksen ja ahdinkartat
- Synkronointi- ja kampiakselin anturit voivat olla yhdistelmä Hall-efektiä, vaihtelevaa vastusta tai optisia
- Ahdinnansäätö viittaa vaihteeseen, nopeuteen tai kaasupoljinasentoon
- 512 megatavun datalokin muistia prosessointiyksikössä
- Vaiheittainen ruiskutus
- Nakutus "ikkunoinnilla"

Huom: Tämä Plug-in -yksikkö sisältää uuden 4-nastaisen virran kautta toimivan CAN-liittimen, eikä se voi käyttää vanhaa CANPCB-kaapelia CAN-yhteyksiin. Käytä CANJST4 (koodi 101-0198) kaapelia CAN-laitteiden liittämiseen. Tämä uusi 4-nastainen portti ja kaapeli tarjoavat ei vain CAN-yhteyden, vaan myös suojatun 12V virtalähteen ja maan CAN-laitteiden virtalähteeksi. Virtalähde on suojattu itsestään palautuvalla sulakkeella, joka on jatkuvasti 3A:n arvoinen.

Sopivat sovellukset 233-4000 autokonesarjalle:

Honda S2000 AP1 1999-2004
Honda S2000 AP2 2005 (ilman E-throttlea)

I/O-laajennusvaihtoehdot:
Seuraavat laajennusliittimen sisääntulo-/ulostulo-liitännät ovat saatavilla:

E-Throttle-liitin:
E-Throttle 1 - Maa (signaali)
E-Throttle 2 - +5V ulostulo
E-Throttle 3 - An Volt 10
E-Throttle 4 - An Volt 9
E-Throttle 5 - An Volt 8
E-Throttle 6 - An Volt 7
E-Throttle 7 - Aux 10
E-Throttle 8 - Aux 9

Laajennusliitin 1:

Laajennus 1 - Maa (signaali)
Laajennus 2 - Aux 11
Laajennus 3 - Aux 6
Laajennus 4 - DI 11
Laajennus 5 - DI 10
Laajennus 6 - DI 9
Laajennus 7 - DI 2
Laajennus 8 - DI 1

Laajennusliitin 2:

Laajennus 9 - Maa (signaali)
Laajennus 10 - Aux 16
Laajennus 11 - Ei liitetty
Laajennus 12 - Ei liitetty
Laajennus 13 - Ei liitetty
Laajennus 14 - Ei liitetty
Laajennus 15 - An Volt 12
Laajennus 16 - An Volt 6

Tarkemmat tekniset tiedot löydät täältä:
