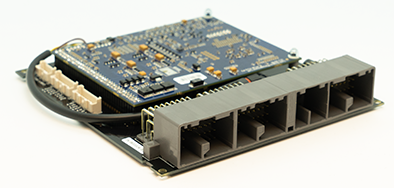

Link Ecu Plugin WRXLink - WRX6X

Kaikki tieto

Manuaali

Helppo asentaa. Edullinen. Luotettava.

G4X PlugIn ECU:t tarjoavat uusinta moottorinhallintateknologiaa, joka on suunniteltu maksimoimaan ajoneuvosi suorituskyvyn helposti. Tämä ECU sopii alkuperäiseen OEM-koteloon. Prosessoriyksikön asennus on vaivatonta, eikä alkuperäistä johdotusloomia tarvitse muokata alla olevissa malleissa.

Suunniteltu WRX V5-6 EJ20:lle.

Varmista ennen ostamista, että liittimesi pinout vastaa kuvatun liittimen asetuksia.
- Tämä ECU toimii vain manuaalivaihteistojen kanssa.
- Ilma-anturitunnistin on erittäin suositeltavaa käyttää.
- Useimmat tehdasominaisuudet ovat tuettuja.
- Tarkista ominaisuudet-välilehti I/O-tulojen ja -lähtöjen laajennusvaihtoehdoista.

Huomautus: V1.4 ja sitä uudemmissa Plug-in-malleissa on uusi 4-napainen virtakytketty CAN-liitin, eikä vanhaa CANPCB-kaapelia voida käyttää CAN-yhteyksien muodostamiseen. Käytä CANJST4-kaapelia (koodi 101-0198) CAN-laitteiden liittämiseen. Tämä uusi 4-napainen liitin ja kaapeli tarjoavat ei vain CAN-yhteyden, vaan myös suojatun 12V virtalähteen ja maadoituksen CAN-laitteiden virran saamiseksi. Virtalähde on suojattu itsestään nollaavalla sulakkeella, jonka jatkuva virrankesto on 3A.

Sopivat sovellukset 228-4000 ajoneuvotietokoneelle: GC8F
GC8G
WRX ja STI 09/1998 – 08/00
MY99 & MY00

G4X PlugIn pääominaisuudet (sovellettavissa):

- Enintään 6D polttoaineen ja sytytyksen kartoitus
- Tarkka suljettu silmukka -kammanhallinta (neljä kampea, itsenäinen hallinta)
- Sekventiaalinen polttoaineen toimitus
- Digitaalinen sytytys, kaikki OEM-kuviot
- OEM tyhjäkäynnin laitteisto tuettu
- 5D boostin hallinta kolmella kytkettävällä taulukolla
- Moottoriurheilutoiminnot – antilag, launch, flat shift
- Jatkuva barometrinen korjaus (sisäänrakennettu)
- CAN-portti
- QuickTune - automatisoitu polttoaineen viritys
- Yksittäinen sylinterin korjaus
- USB-virityskaapeli sisältyy
- Tietojen tallennus sisäiseen muistiin
- Vaihteen kompensaatio sytytykselle, boostille ja polttoaineelle
- Reaaliaikaisesti valittavat kaksinkertaiset polttoaine-, sytytys- ja boostikartat
- Yhteensopivat synkronointi- ja kampiakselianturit (Hall-efekti, muuttuva vastus tai optinen)
- Boostin hallinta vaihteen, nopeuden tai kaasupolkimen mukaan
- 512 MB tiedonlokaustilaa datan tallennusyksikössä
- Vaiheistettu injektio
- Nakutus "ikkunoinnilla"

Laajennusliittimen tulot/lähdöt:

XS-liitin 1
Gnd Vain anturin maadoitus
+5V Out Alhainen virransyöttö +5V
DI 8 Digitaalinen tulo
DI 9 Digitaalinen tulo
An Volt 8 Anloginen 0-5V tulo
An Volt 9 Anloginen 0-5V tulo
Ign 7 Sytytys 7 Lisälähtö
Ign 8 Sytytys 8 Lisälähtö

Laajennusliitin 2

Gnd Vain anturin maadoitus
+5V Out Alhainen virransyöttö +5V
DI 5 Digitaalinen tulo
DI 7 Digitaalinen tulo
An Volt 5 Anloginen 0-5V tulo
An Volt 6 Anloginen 0-5V tulo
An Temp 2 Lämpötila-anturin tulo
An Temp 3 Lämpötila-anturin tulo
