T3/T4 T04E universaali turbo – T3 5-pulttinen laippa

T3/T4 T04E universaali turboahdin on kustannustehokas ratkaisu suorituskykyprojekteihin, joissa tavoitellaan 150–400 hevosvoiman tehoaluetta. Turbo sopii yleisesti 1.5–2.5 litran neljä- ja kuusisylinterisiin moottoreihin ja on erinomainen valinta katu-, rata- ja harrastekäyttöön.

Turbo on varustettu T3 5-pulttisella pakolaipalla ja T3/T4 4-pulttisella imulaipalla, mikä tekee siitä monipuolisen ja helposti sovitettavan erilaisiin projekteihin. Öljyjäähdytteinen rakenne, laadukkaat materiaalit ja huolellinen tasapainotus takaavat pitkän käyttöiän.

Tämä malli toimitetaan ilman wastegatea, joten se soveltuu erityisesti ulkoisella wastegatella varustettuihin kokoonpanoihin.

TEKNISET TIEDOT:

Yleiset tiedot

•


  Tuotetyyppi: Turboahdin (yksiturbo)





•


  Malli: T3/T4 T04E





•


  Käyttö: katu-, rata- ja harrastekäyttö





•

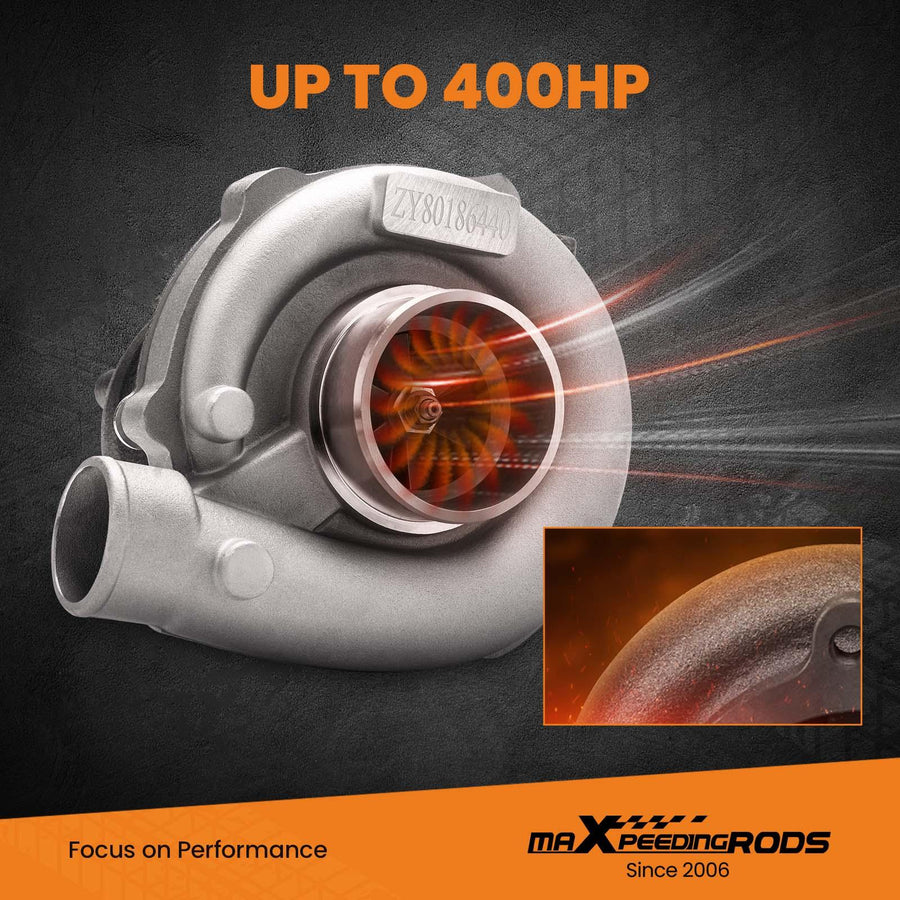

  Tehoalue: 150–400 hv





•


  Kunto: 100 % uusi





•


  SKU: GGT04E63-VL





•


  Viimeistely: matta





•


  Yhteensopivuus: yleismallinen




Turbiini (pakopuoli)

•


  Pakolaippa: T3, 5-pulttinen





•


  Imulaippa: T3/T4, 4-pulttinen





•


  Turbiinin A/R: 0.63





•


  Turbiinin trim: 74.2





•


  Turbiinin induktori: 64.8 mm





•


  Turbiinin eksuktori: 55.8 mm





•


  Pakokanavan sisääntulo: 44.5 mm / 81 mm





•


  Turbiinikotelo: Duktiilirauta QT450-10





•


  Lämpötilankesto: jopa 700 °C




Kompressori (imu-/painepuoli)

•


  Kompressorin A/R: 0.50





•


  Kompressorin trim: 48.1





•


  Kompressorin induktori: 52.7 mm





•


  Kompressorin eksuktori: 76.0 mm





•


  Kompressorin sisääntulo:






  •


    Sisähalkaisija: 68 mm





  •


    Ulkohalkaisija: 72 mm









•


  Kompressorin ulostulo:






  •


    Sisähalkaisija: 45 mm





  •


    Ulkohalkaisija: 53 mm









•


  Kompressorikotelo: ZL104 alumiini





•


  Kompressorin siivet: valettu alumiini




Laakerointi ja jäähdytys

•


  Laakerityyppi: liukulaakeri (journal bearing)





•


  Työntölaakeri: 270°





•

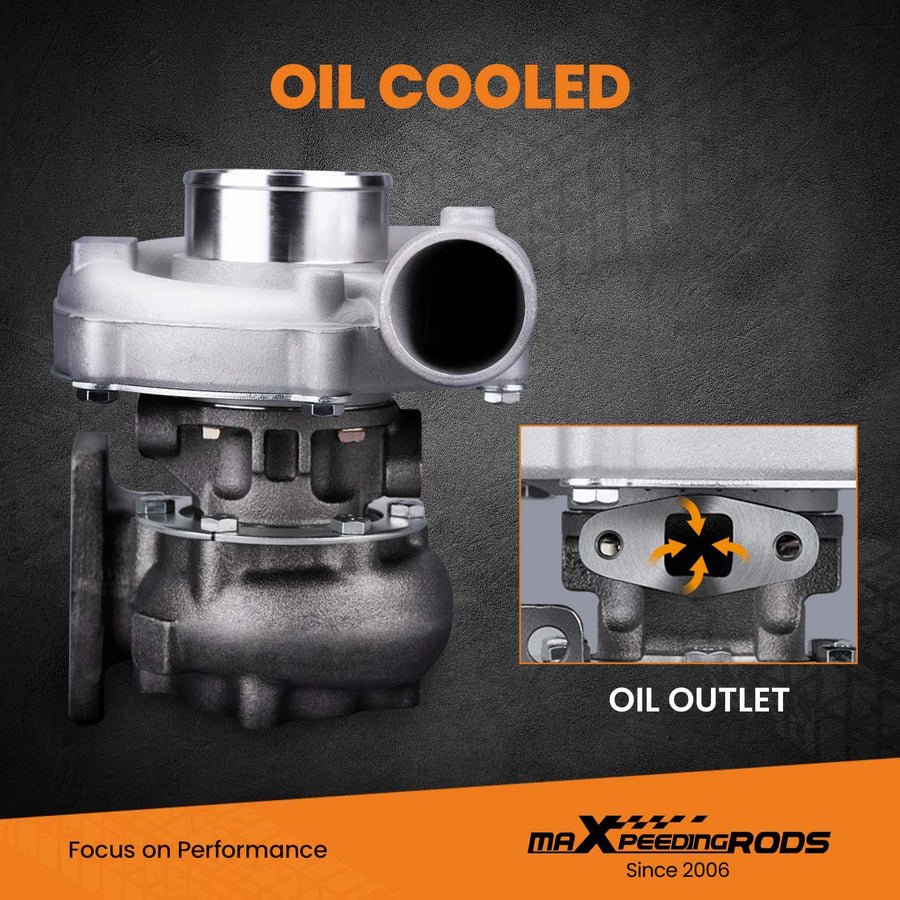

  Jäähdytys: öljyjäähdytteinen





•


  Öljynsyöttöliitin: M12 × 1.25





•


  Öljynpaluu: 2 × M8 × 1.25




Wastegate ja ohjaus

•


  Wastegate: ei sisälly





•


  Aktuaattori: ei sisälly





•


  Vaatii: ulkoisen wastegaten pakosarjaan




Materiaalit ja valmistus

•


  Turbiinikiekko: K418-seosteräs






  •


    Korkea hapettumiskestävyys





  •


    Lämmönkesto jopa 900 °C









•


  Tasapainotus:






  •

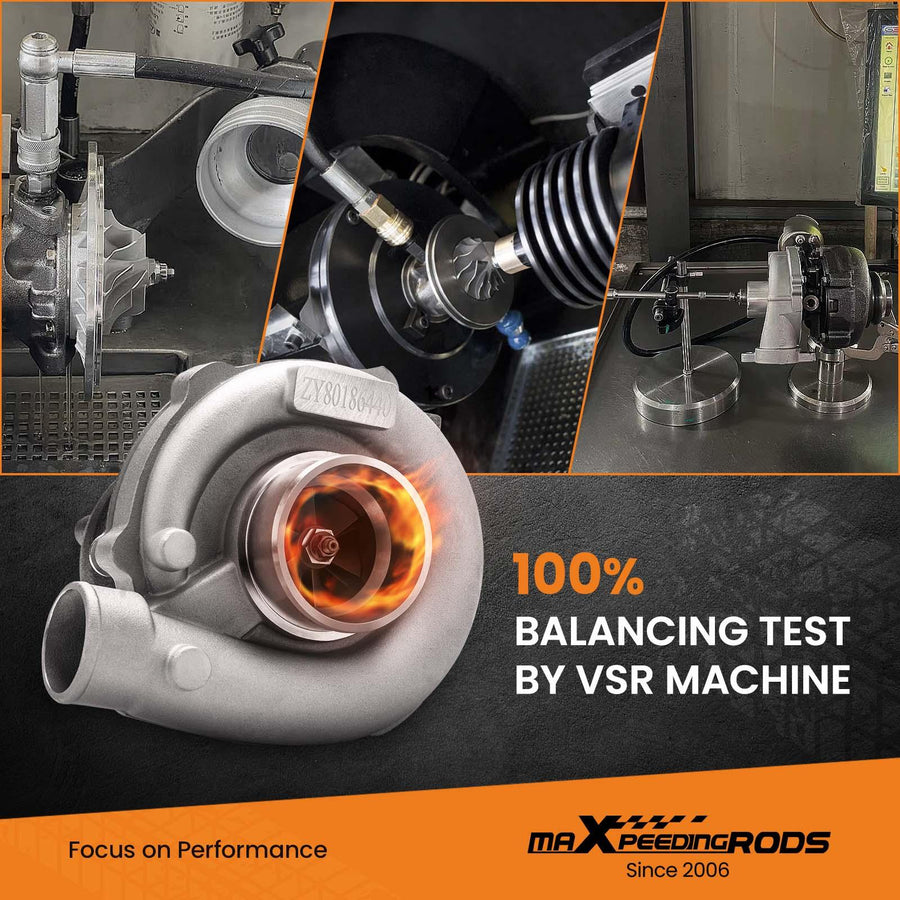

    100 % VSR-tasapainotustesti (Turbotechnics VSR3)





  •


    G3-min Flow VNT -testaus








Mitat ja pakkaus

•


  Pakkauskoko: 27 × 25 × 24 cm





•


  Pakkauspaino: 7 250 g





•


  Lisävarusteet: toimitetaan kuvan mukaisena




Suorituskyky ja hyödyt

•


  Tehonlisäys: +20–40 % moottorikokoonpanosta riippuen





•


  Nopea vaste oikealla pakosarjalla





•


  Suunniteltu kestämään jatkuvaa kuormitusta





•


  Erinomainen hinta–laatusuhde projekti- ja harrasteautoihin




Asennushuomiot (erittäin tärkeä)

•


  Ammattimainen asennus vahvasti suositeltavaa





•


  Ei sisäistä wastegatea → ulkoinen pakollinen





•


  Öljynpaluuputken oltava turboa alempana





•


  Bensiinimoottoreissa suositellaan vesijäähdytystä ylikuumenemisen estämiseksi





•


  Pakosarjan ja pakoputken liitokset suositellaan hitsattaviksi





•


  Ilmansuodatin asennettava valmistajan ohjeiden mukaan




Pakkauksen sisältö

•

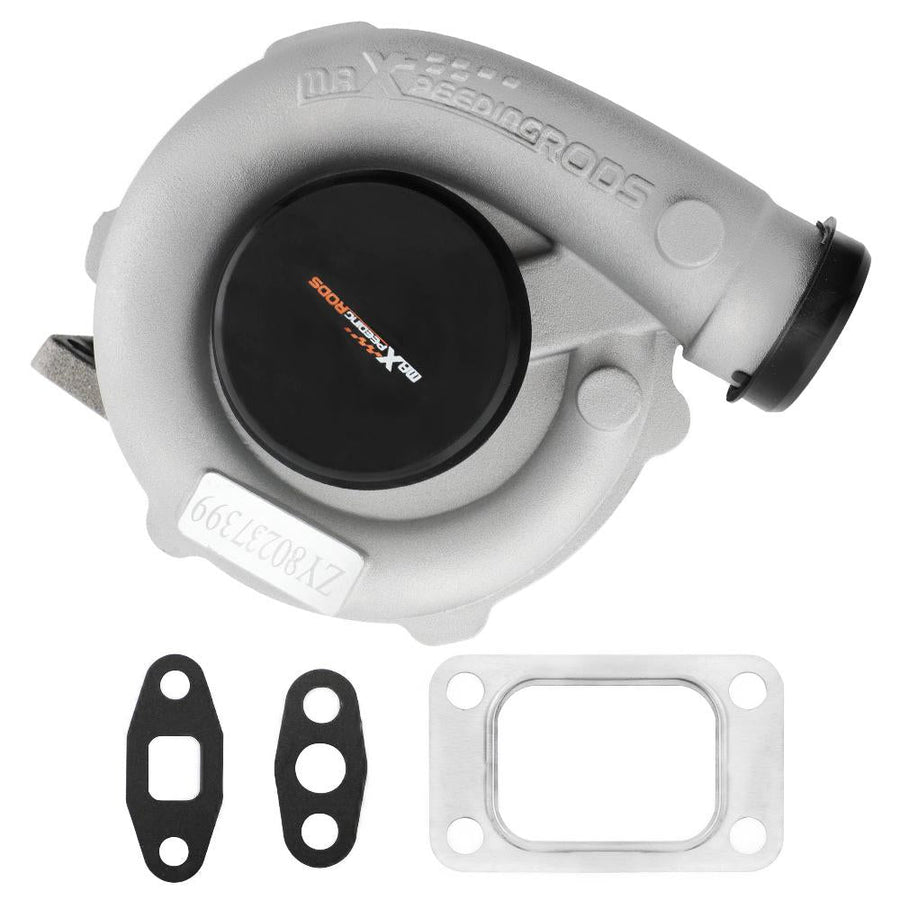

  1 × T3/T4 T04E universaali turboahdin





•


  1 × Liitospohjatiiviste





•


  2 × Öljyporttitiiviste





•


  1 × Käyttöopas





•


  1 × Esite





•


  1 × Tarra




Sopii yleisesti:

•

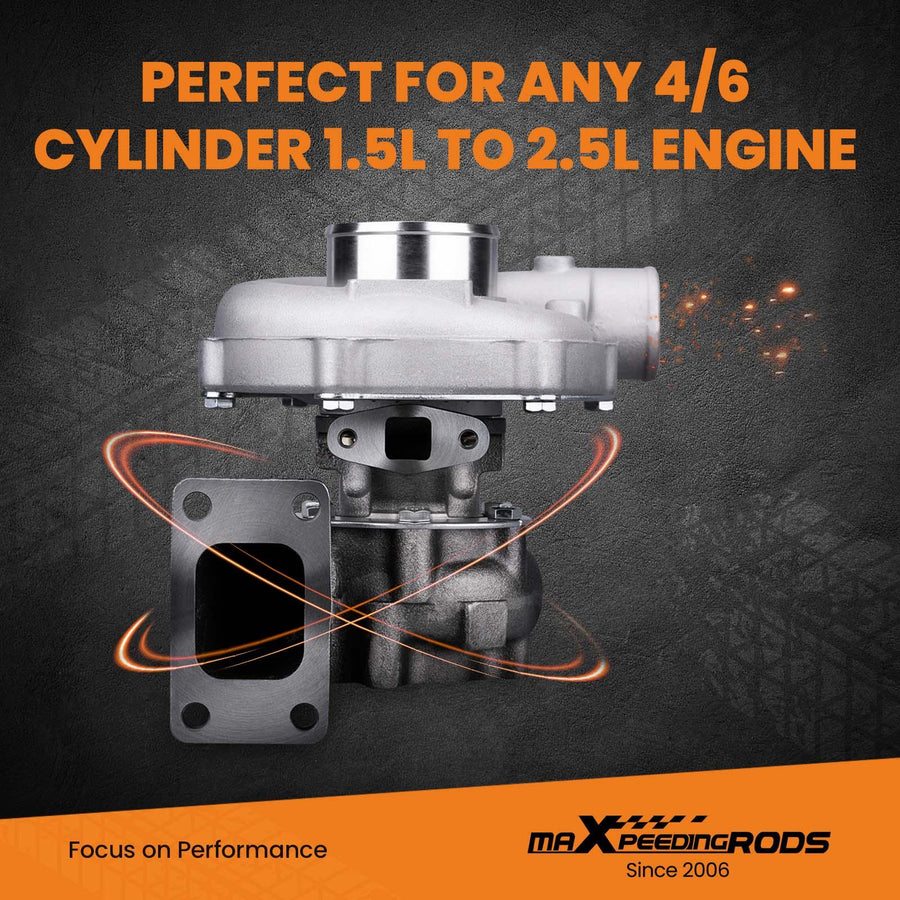

  1.5L – 2.5L 4- ja 6-sylinteriset moottorit





•


  Yleismalliset turbo­projektit




? Mille moottoreille tämä turbo sopii?
Sopii yleisesti 1.5–2.5 litran moottoreille, tehoalueella 150–400 hv.

? Sisältääkö turbo wastegaten?
Ei. Tämä malli vaatii ulkoisen wastegaten pakosarjaan.
