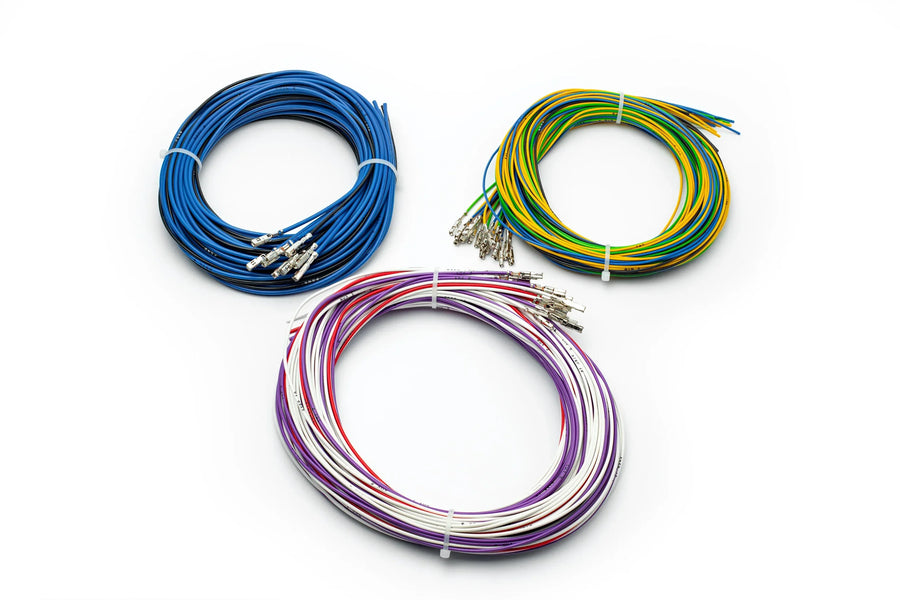

EcuMaster Johtosarja merkinnöillä / EMU CLASSIC

Ecumaster EMU johtosarjan johtimien eristeeseen on painettu merkinnät johtimen käyttötarkoituksen mukaisesti. Johdot ovat autotehtaiden laajasti käyttämää FLRY-johtoa ( lämpöstabiilia 105 C asti). Kukin johto on krimpattu EMU:n liitinkontaktilla. Johdinten pituus on 2,5 metriä ja väreinä musta, punainen, vihreä, sininen, valkoinen, liila.

Yksityiskohtaisemmat tiedot johtomerkinnöistä

Poweri-maadoitus 3 kpl: PGND
Maadoitus moottoriin: EGND
Sytytyspuolien johdot: COIL 1, 2, 3, 4, 5, 6
WBIP (Wideband IP)
WBWS (Wideband WS)
WBHTR (Wideband Heater)
WBVS/IP (Wideband VS/IP)
AIN 1, 2, 3, 4
TPS
IAT
CLT
PTRIG (Primary trigger)
CAM 2
CAM 1
VSS
OUT 5V
IGNSW12V (Ignition Switch 12 Volt)
AUX 1, 2, 3, 4, 5 ,6
STEP 1A
STEP 1B
STEP 2A
STEP 2B
INJ 1, 2, 3, 4, 5, 6
Asennuskohteesta riippuen saatat tarvita lisäksi myös suojattua kaapelia triggereille ja nakutusantureille.
