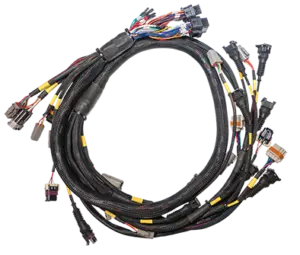

Replacement Base Harness GM LS GEN3/4 – LS Moottorijohtosarja

Tuetut moottorit

• Gen 3 LS1 / LS6
• Gen 4 LS2 / LS3 / LS7*

Yhteensopivat ECU

G4X StormX

(Cable Operated Throttle Body)

G4X XtremeX

(Cable Operated and Drive-by-Wire Throttle Body)

Ominaisuudet

• Tukee sekä cable operated throttle body- että Drive-by-Wire throttle body -kokoonpanoja
• LS Stepper Adapter Loom tarvitaan cable operated throttle body -käyttöön
• LS DBW Loom tarvitaan Drive-by-Wire throttle body -käyttöön
• Powered DTM4 CAN Connector
• Yhteensopiva Link CAN Accessories- ja CAN Cables -tuotteiden kanssa
• Bosch 2 pin EV1 / Junior Timer Injector Connectors
• Tukee alkuperäisiä factory injectors -suuttimia
• Injector adapter Link PN 101-0287 tarvitaan USCar connector -suuttimille
• Tukee factory 7 Pin Coil Harness Connector -liitintä
• Tukee Link MAP Sensors -antureita
• LS Map Adapter Loom tarvitaan factory Gen 3 MAP Sensor -tukeen
• Tukee F Body Alternator -laturia
• AC Delco PN 3351075 yhteensopivuus

Gen 4 Engine -huomiot

1.

A cam sensor harness extension tarvitaan Gen 4 front mounted cam sensor -anturin käyttöön.

2.

Pieni muutos vaaditaan crank sensor connector -liittimeen. Katso lisätiedot installation manuaalin “crank connector” -osiosta.

3.

Injector Connector Adapters to USCar connector tarvitaan useimmissa Gen 4 -moottoreissa.

Tarkista injector connector -liitin varmistaaksesi yhteensopivuuden.

Käytä:

• Link PN 101-0287

4.

Gen 4 factory knock sensors -antureiden käyttö vaatii:

• Link LS Gen 4 Knock Adapter Loom (PN 101-0306)

5.

Factory Gen 4 MAP sensor -anturin käyttö vaatii:

• Link LS Map Adapter Loom
• Gen 3 to Gen 4 MAP sensor extension harness

Vaihtoehtoisesti voidaan käyttää Link MAP sensor -anturia, jota johtosarja tukee suoraan.

Fuse Box & Relay

Jos tarvitset fuse box- ja relay-ratkaisun, hanki lisäksi:

• 101-0310

Gen3 PCLink MAP Files

Gen3 Cable Throttle Base Map G4X XtremeX / StormX

Gen3 DBW Base Map G4X XtremeX / StormX

Gen4 PCLink MAP Files

Gen4 Cable Throttle Base Map G4X XtremeX / StormX

Gen4 DBW Base Map G4X XtremeX / StormX

Manuals

Online Instruction Manual

Käyttökohteet

• LS swap -projektit
• Standalone ECU -asennukset
• Motorsport-käyttö
• Kilpa-autot
• Drift-autot
• Street performance -rakennelmat
• Time Attack -projektit
