Soveltuvuus

Yleismallinen turboahdinsarja, suunniteltu 1.5L–3.0L moottoreille.
Sarja mahdollistaa yli 350 hevosvoiman tehon 7.5–14.5 PSI ahtopaineella.

Huomioi, että tämä on yleismallinen turbokit, ja asennus vaatii:
pakosarjan, ajoneuvokohtaisia muokkauksia sekä muita mahdollisia lisävarusteita.

Huomio
Varmista, että moottorin tilavuus on 1.5L–3.0L ennen ostamista, silllä ahdin ei sovellu muille tilavuuksille hyvin.

Tekniset tiedot

Turboahdin

Turbiinipuoli

Pakosarjan sisäänmeno, T3 T4 4 pulttinen laippa
Pakosarjan ulostulo, 5 pulttinen laippa
Turbiini trim, 74.2
Turbiinin induktori, 64.8 mm
Turbiinin eksduktori, 55.8 mm
Turbiini A/R, 0.63

Kompressorin puoli

Kompressori trim, 48.1
Kompressorin induktori, 52.7 mm
Kompressorin eksduktori, 76 mm
Kompressori A/R, 0.5
Kompressorin sisäänmeno, 72 mm, 2.8 tuumaa
Kompressorin ulostulo, 53 mm, 2 tuumaa

Yleiset ominaisuudet

Laakerityyppi, märkä kelluva journal laakeri
Thrust laakeri, 270 astetta
Jäähdytys, öljyjäähdytys
Tehopotentiaali, jopa 400 HP
Turbo tyyppi, yksittäinen
Öljynsyöttö, 1/8 NPT

Välijäähdytin

Intercoolerin koko, 27 x 7 x 2.5 tuumaa
Sisäänmeno, 2.5 tuumaa
Tehotuki, jopa 350 HP
Ydinkoko, 2172.5
Kevyt alumiinirakenne
TIG hitsattu, kestää korkeat paineet

Välijäähdyttimen putkisarja

Valmistettu 6061 alumiinista
Kevyt ja vahva rakenne

Sisältö
2 x suora alumiiniputki
2 x 45 asteen alumiiniputki
2 x 75 asteen alumiiniputki
2 x 90 asteen alumiiniputki
6 x 2.5 tuuman suora silikoniletku, sininen
2 x 2.5 tuuman 90 asteen silikoniletku, sininen
16 x 2.5 tuuman ruostumattomat T pulttikiristimet

Lisäkomponentit

Type S Blow Off Valve
2.5 tuuman Type S RS laippa
Kestää jopa 25 PSI ahtopaineen

BOV putki
Asennettavissa mihin tahansa sopivaan kohtaan

Wastegate
35 tai 38 mm ulkoinen wastegate
Tarkka ja luotettava boostin säätö

Boost mittari
2 tuumaa, 52 mm
Punainen LED taustavalo
Mukana kaikki asennustarvikkeet

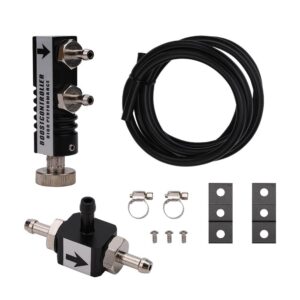

Boost säädin
Säädettävä PSI arvo lennossa
Anodisoitu CNC koneistettu alumiini

Turboöljyn syöttö ja paluulinjat
Punottu ruostumaton teräs
Täydellinen asennussarja

5 pulttinen turbo putki
2.5 tuumaa
Ruostumaton teräs
TIG hitsattu
Pituus, 13 tuumaa

Materiaalit ja rakenne

Turbiinikotelo, duktile valurauta QT450 10, lämmönkesto jopa 700 °C
Turbiinipyörä, K418 seos, lämmönkesto jopa 900 °C
Kompressorikotelo, ZL104 alumiini
Kompressorin lavat, valetut alumiinisiivet

Suorituskyky ja laatu

Kustannustehokas turbokit, teholisäys noin 20–40 %
Valmistettu kokeneen valmistajan omalla tehtaalla
Korkean nopeuden öljytiivisteet ja tarkat välykset
Suunniteltu kestävyyttä ja luotettavuutta silmällä pitäen

Teknologiset edut

100 % tasapainotettu TURBOTECHNICS VSR3 testillä
G3 min Flow VNT testaus
Edistynyt aktuaattorin testaus ja ohjelmointi

Paketin sisältö

1 x turboahdin
1 x öljynsyöttö ja paluuputkisarja
1 x 35 tai 38 mm wastegate
1 x 5 pulttinen turbo putki
1 x turbo boost mittari
1 x intercooleri
1 x boost säädin
1 x Type S blow off valve, satunnainen väri
1 x BOV adapteri tai putki
1 x intercoolerin putkisarja
1 x käyttöohje
1 x esite
1 x tarra

Pakkaustiedot

Pakkauskoko, 94 x 46 x 45 cm
Pakkauspaino, 24 600 g

Huomautukset

Vaihda tai huolla ilmansuodatin valmistajan ohjeiden mukaan kompressorin vaurioiden estämiseksi
Öljynpoistoputken tulee olla alempana kuin turbo
Pakoputken ulostulo tulee tiivistää hitsaamalla
Asennus vaatii ajoneuvokohtaisia muokkauksia
Ammattilaisasennus on erittäin suositeltavaa
Tarkista tekniset tiedot ja yhteensopivuus ennen tilaamista

Takuu
1 vuoden takuu valmistusvirheille
