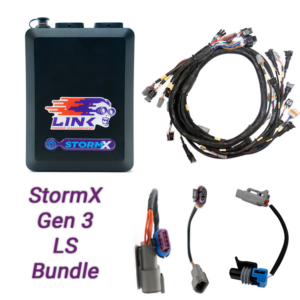

Paketin sisältö
| Tuote | Tuotekoodi |
|---|---|
| G4X StormX ECU (8 x ruiskutus- ja 8 x sytytyslähtöä) | 108-4000 |
| GM LS GEN3/4 valmiiksi päätetty moottorijohtosarja | 101-0300 |
| LS Stepper Adapter Harness | 101-0301 |
| LS MAP Adapter Harness | 101-0302 |
| LS Gen 3 Knock Adapter Loom | 101-0305 |
Lisävarusteet
Jos tarvitset myös sulake- ja relekotelon, hanki seuraava paketti:
108-9010B
Gen 4 LS -moottoreille suositellaan seuraavaa pakettia:
109-9020B
PCLink MAP -tiedostot
Gen3 Cable Throttle Base Map for G4X XtremeX / StormX
Käyttöohje
StormX ECU edistyneet ominaisuudet
- Sisäänrakennettu triggerioskilloskooppi
- Sisäinen nakutuksen tunnistus (Knock Control)
- Tuki kahdelle nakutusanturille suoraan ECU kytkettynä
- Ei vaadi erillistä vahvistinta
- Ahtopaineensäätö avoimella tai suljetulla kierrolla
- Jopa kolme vaihdettavaa ahtopainekarttaa
- Tyhjäkäyntiventtiilin ohjaus (solenoidi tai askelmoottori)
- Rotary-moottorien öljynsyöttöpumpun ohjaus
- Monipuoliset motorsport-ominaisuudet
- Täysi vaihteenvaihdon hallinta
- Antilag
- Launch Control
- Jopa neljän täysin muuttuvan suljetun piirin VVT-nokka-akselin ohjaus
Johtosarjan ominaisuudet
Johtosarja on suunniteltu vastaamaan PC Link -peruskarttojen I/O-asetuksia, jolloin useimmat moottorit saadaan käyntiin minimaalisilla säädöillä.
Lisä-I/O-liitännät
Johtosarja tarjoaa ylimääräisiä I/O-kanavia erillisen “Spares”-liittimen kautta:
- Antureille
- Kytkimille
- Lisätoiminnoille
- Räätälöidyille järjestelmille
Laadukkaat liittimet
- Tiivistetyt JPT-liittimet (TE Connectivity JPT -sarja)
- Vastakappaleiden tekniset tiedot saatavilla
Johtosarjan liitännät
Kaasupolkimen liitin (DBW-pedaali)
- 5V syöttö
- Anturimaa
- Kaksi analogista jännitetuloa
CAN2-liitin
CAN-laitteille, kuten:
- Lambda-moduulit
- Näytöt
- Keypad-ohjaimet
- Muut CAN-laitteet
MAP-anturin liitin
- Yhteensopiva Link MAP -antureiden kanssa
- Adapteri saatavilla alkuperäisille LS MAP -antureille
Nakutusanturin liitin
- Tuki kahdelle nakutusanturille
- Adapterit saatavilla Gen 3- ja Gen 4 -alkuperäisantureille
Laturin liitin
- F-Body -latureille
- Sisältää heräte-/merkkivalojohdon B-napaan
Vaihteiston liitin (Trans)
Soveltuu esimerkiksi:
- Peruutusvalokytkimelle
- Digitaalisille tuloille
- Muuhun matkustamoon vietävään signaaliin
IAC-liitin
- 4-johtimisen askelmoottorikäyttöisen tyhjäkäyntiventtiilin ohjaus
- Mikäli IAC ei käytetä, kanavia voidaan hyödyntää muihin toimintoihin:
- Ahtopaineventtiili
- NOS-ohjaus
- Muut lisälaitteet
TPS-liitin
- Vaijerikaasullisille kaasuläpän asentoantureille
- Voidaan käyttää muihin tarkoituksiin DBW-kokoonpanoissa
DBW-liitin (Electronic Throttle)
- Sähköisille kaasuläpille
- Analogiset tulot
- 5V syöttö
- Anturimaa
Vaijerikaasullisissa moottoreissa liitäntä voidaan käyttää muihin tarkoituksiin.
Tuotekoodit
| Tuote | Tuotekoodi |
| StormX ECU | 108-4000 |
| Replacement Base Harness GM LS GEN3/4 | 101-0300 |
| LS Stepper Adapter Harness | 101-0301 |
| LS MAP Adapter Harness | 101-0302 |
| LS Gen 3 Knock Adapter Loom | 101-0305 |
